Paint Studio

3D 가상 환경 기반 도장 로봇 티칭 소프트웨어
Paint Studio

Paint Studio
소개

두림야스카와의 Paint Studio는 3D 가상 환경에서 도장 로봇 경로를 생성하고
시뮬레이션하는 도장 로봇 전용 PC 티칭 소프트웨어입니다.

MIRAE.1

3D 시뮬레이션 기반
도장 로봇 오프라인 티칭

Paint Studio는 실제 도장 라인을 가동하지 않고도 PC 환경에서 3D 모델을 불러와 로봇 경로(Job Path)를 생성하고 스프레이 시뮬레이션을 수행할 수 있는 소프트웨어입니다. 생성된 Job File은 로봇 컨트롤러로 직접 전송하여 즉시 적용할 수 있습니다.

3D 가상 티칭 Job Path 자동 생성 스프레이 시뮬레이션 RC ↔ PC 연동 DBMS 데이터 관리

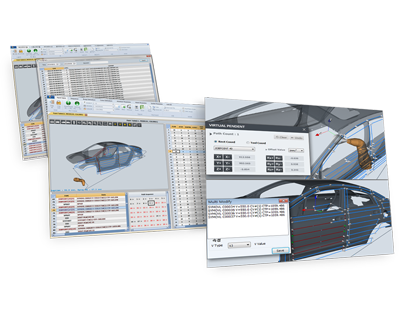

Paint Studio 메인 화면
3D
가상 환경 티칭

실제 라인 정지 없이
3D 모델 기반 경로 생성

RC↔
PC 양방향 연동

Job File 업로드·다운로드
실시간 로봇 연결

20+
모델 등록 지원

최대 20개 모델 등록,
모델별 Job File 관리

AVI
시뮬레이션 저장

스프레이 시뮬레이션을
동영상으로 저장·분석

Paint Studio란?

핵심 개념
도장 로봇 전용 PC 티칭 소프트웨어

도장 라인을 가동하지 않은 상태에서 3D CAD 모델을 기반으로 로봇의 도장 경로를 미리 생성하고 검증하는 소프트웨어입니다.
생성된 Job File을 로봇 컨트롤러(RC)에 전송하면 현장에서 즉시 운용할 수 있어 라인 다운타임을 최소화합니다.

01
3D 모델 불러오기

CAD(.STL) 파일을 불러와 3D World에 차체 모델 배치

›
02
Job Path 생성

도장 경로(Job Path) 및 스프레이 파라미터 설정

›
03
시뮬레이션 검증

3D 가상 환경에서 Spray ON/OFF 시뮬레이션 수행

›
04
RC 전송 및 적용

생성된 Job File을 로봇 컨트롤러로 전송하여 현장 적용

›

주요 기능 구성

Paint Studio는 Operation Panel과 Robot Controller와의 긴밀한 연동을 통해
현장 적용성과 편의성을 극대화합니다.

Paint Studio OP PC 구성

Paint Studio는 Operation Panel PC에 설치되어 Robot Manipulator, Robot Controller와 연동됩니다. RC에 저장된 Job File의 Backup/Recovery 기능을 지원하며, PLC 연결을 통해 실시간 도장 파라미터 제어가 가능합니다.

  • ✓ OP PC에 설치 — Robot manipulators 및 Controller와 연동
  • ✓ RC Job File Backup / Recovery 지원
  • ✓ PLC 연결 및 실시간 파라미터 모니터링
  • ✓ Melsec / Siemens / Allen Bradley PLC 호환
  • ✓ 최대 20개 모델 Job File 관리
  • ✓ 다국어(한국어·영어·중국어) 지원

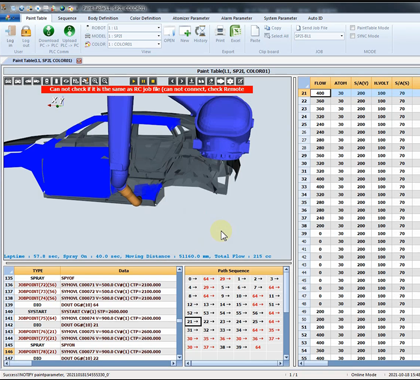

Paint Studio 시스템 구성도

Paint Studio 기능 상세

도장 경로 생성부터 데이터 관리까지, 도장 공정 최적화를 위한 모든 기능을 제공합니다.

3D 가상 환경 (3D World)

CAD 모델 기반 3D World에서 Job Path Line, 모델 포지셔닝, Front/Back/Left/Right/Upper 등 다양한 View 제공. Zoom In/Out 및 Screen Shot 기능 지원.

Job Path 편집 및 Offset

Virtual Pendant로 Job File Spread Sheet 편집, Job Step 수정. Position Offset 설정으로 경로 보정 및 Undo/Clear 기능 지원.

스프레이 시뮬레이션

Atomizer Spray ON/OFF를 포함한 실제 도장 시뮬레이션 수행. Lap Time 측정 및 시뮬레이션 동영상(AVI) 저장 기능 제공.

도장 파라미터 관리

Flow, Atom, Shaping, H.Volt, User Sys 등 도장 파라미터를 Job File과 연동하여 관리. Paint Parameters 파일 불러오기 및 저장 지원.

RC ↔ PC Job File 전송

로봇 컨트롤러(RC)와 PC 간 Job File 업로드·다운로드 양방향 전송. 최대 20개 MODEL 별 Job File 자동 매핑 및 관리.

DBMS 데이터 관리

도장 이력 데이터를 DBMS로 저장·관리. Trend Chart 시각화 및 Excel Export 지원으로 공정 분석 및 품질 보고서 작성 용이.

데이터 수집 및 분석

도장 공정 데이터를 체계적으로 수집·분석하여 품질 향상과 생산성 최적화를 지원합니다.

DBMS 기반 이력 관리 시스템

Paint Studio의 Historian 기능은 도장 공정 중 발생하는 모든 파라미터 데이터를 실시간으로 수집하여 DBMS에 저장합니다. Trend Chart를 통한 시각화와 Excel Export 기능으로 데이터 기반 공정 개선이 가능합니다.

  • ✓ 실시간 도장 파라미터 데이터 수집 및 DBMS 저장
  • ✓ Trend Chart 시각화 — 공정 변화 추이 분석
  • ✓ Excel Export — 품질 보고서 즉시 생성
  • ✓ SPC(통계적 공정 제어) 알람 시스템 연동
  • ✓ PLC 이상 감지 및 알람 이력 관리
DBMS
데이터베이스 관리
Excel
데이터 내보내기
Trend
차트 시각화
SPC
통계적 공정 제어

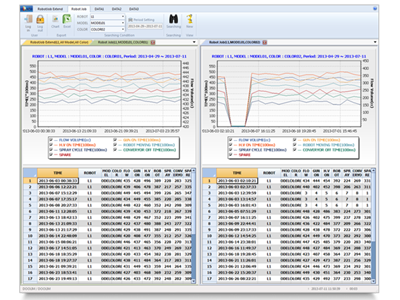

데이터 분석 화면

시스템 사양 및 호환성

Paint Studio는 산업 표준 PC 환경과 주요 PLC 브랜드를 폭넓게 지원합니다.

PC
권장 사양

CPU i5 이상
RAM 4GB
HDD 500GB
해상도 1280×1024

›
PLC
호환 PLC

Melsec (Mitsubishi)
Siemens
Allen Bradley
IP 기반 연결

›
RC
로봇 컨트롤러

야스카와 NX100
LH / RH 구성
Job File 직접 전송
Backup / Recovery

›
OS
운영 환경

Windows 기반
다국어 지원
(한국어·영어·중국어)
USB 설치 지원

›
-->
