SPC 소개

Smart Paint Controller 기반의
페인트 제어·통신·운영 구조를 소개합니다.

SPC는 도장 설비와 로봇, 페인트 장치를 연결하는
Smart Paint Controller입니다.

SPC는 설비의 PLC와 Industrial Ethernet으로 연결되어 도장 및 로봇 제어 명령을 수신하고, 도장 상태와 로봇 정보를 상위 제어 시스템과 공유합니다.
또한 Atomizer 제어, Paint Parameter 관리, Alarm 관리, Log 이력 관리 기능을 수행합니다.

About SPC

공정 설비와 페인트 도료까지
제어하는 핵심 컨트롤러

SPC는 Main PLC, Robot Controller, HMI, Paint Studio, Atomizer 및 주변 장치 사이에서 데이터를 안정적으로 중계하고, 실제 도장 조건에 맞춰 페인트 제어를 수행하는 PC-Based PLC 플랫폼입니다.

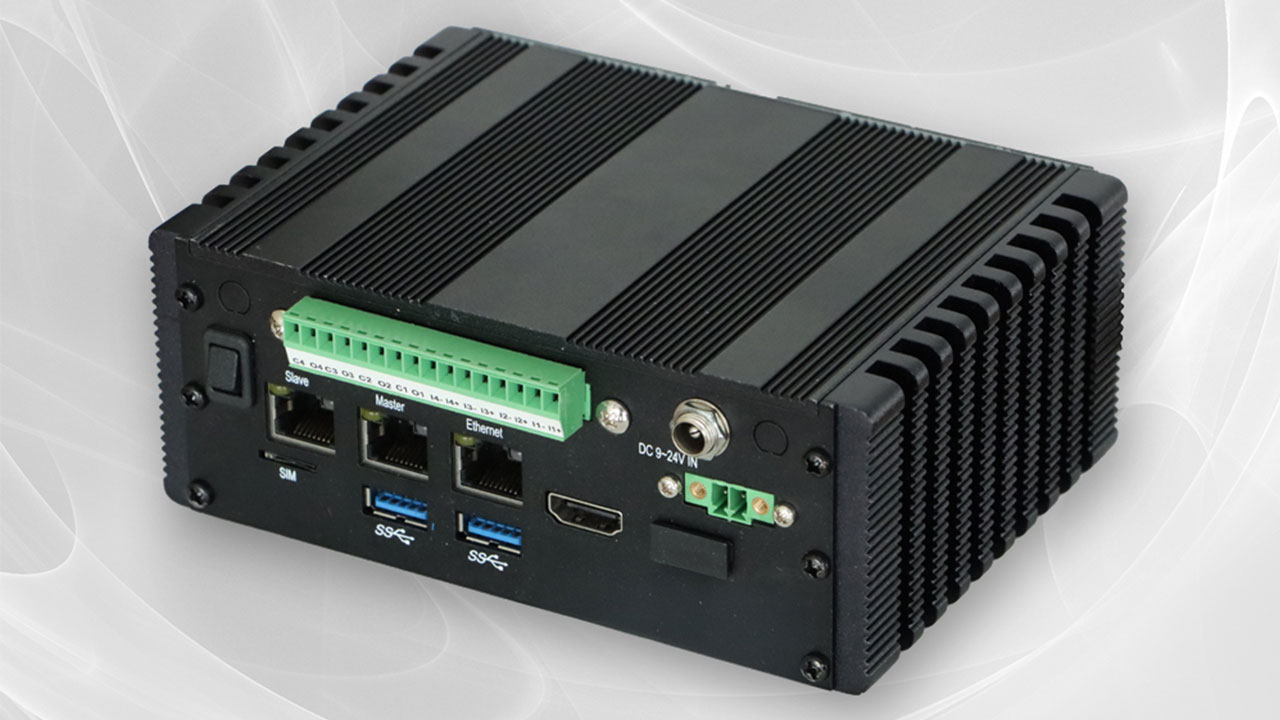

SPC 장비 사진
Connection Industrial Ethernet 기반 연동

PLC와의 상위 통신, 장치와의 하위 제어를 동시에 지원합니다.

Control Atomizer 중심 페인트 제어

Paint Volume, Shaping Air, High Voltage, Turbine 제어를 수행합니다.

Software SoftPLC 구조 적용

Windows 10 IoT와 CODESYS 기반의 소프트웨어 구조를 사용합니다.

Maintenance 이력 관리와 유지보수 강화

PLC·Robot·Paint Device·Alarm 로그 저장으로 Trouble 분석을 지원합니다.

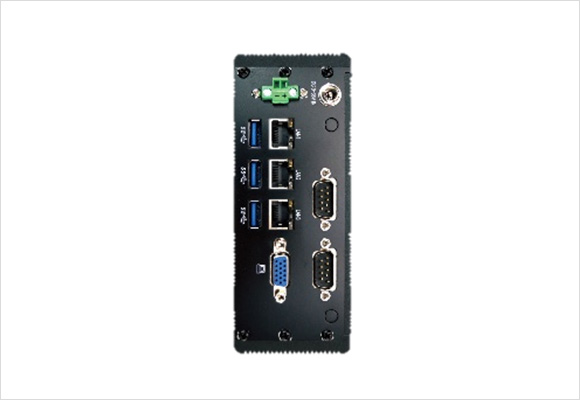

SPC H/W

SPC는 산업 환경에 적합한 소형 산업용 컨트롤러로 구성되며, PLC·HMI·Paint Studio·Atomizer 장치와의 연동을 고려한 인터페이스 구조를 제공합니다.

상위 통신 메인 PLC 연동

ProfiNet Device, Ethernet/IP Adaptor, Modbus TCP Slave를 지원하여 상위 PLC와 안정적으로 통신합니다.

하위 제어 페인트 장치 제어

Remote IO, Sol Block, GNM300(HV) 등 페인트 컴포넌트를 Ethernet/IP Scanner 방식으로 제어합니다.

운영 인터페이스 설정 및 유지보수 지원

HMI·Paint Studio 연동, 초기 설정용 HDMI 연결, USB 기반 라이선스 및 입력장치 연결을 지원합니다.

PLC & SPC Role

메인 PLC

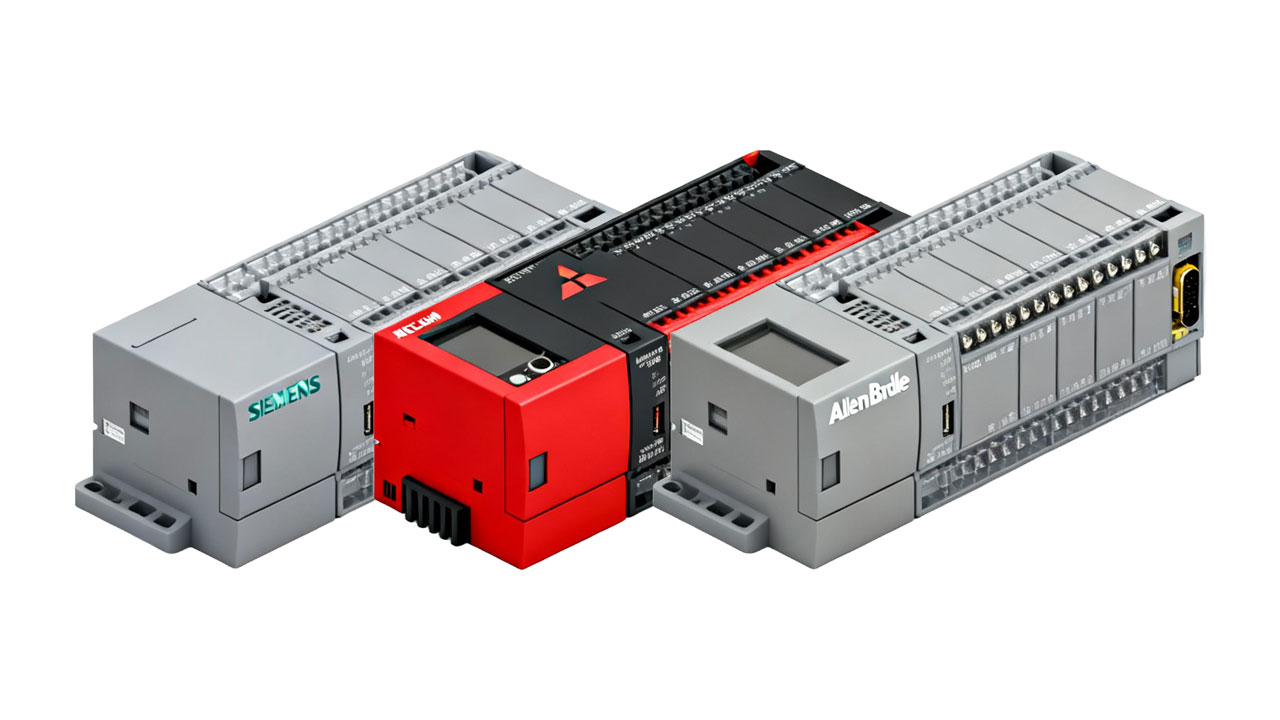

메인 PLC 역할 이미지
  • ✔안전 제어(비상 정지)
  • ✔인터락 제어
  • ✔차체 데이터 추적
  • ✔로봇 제어
SPC

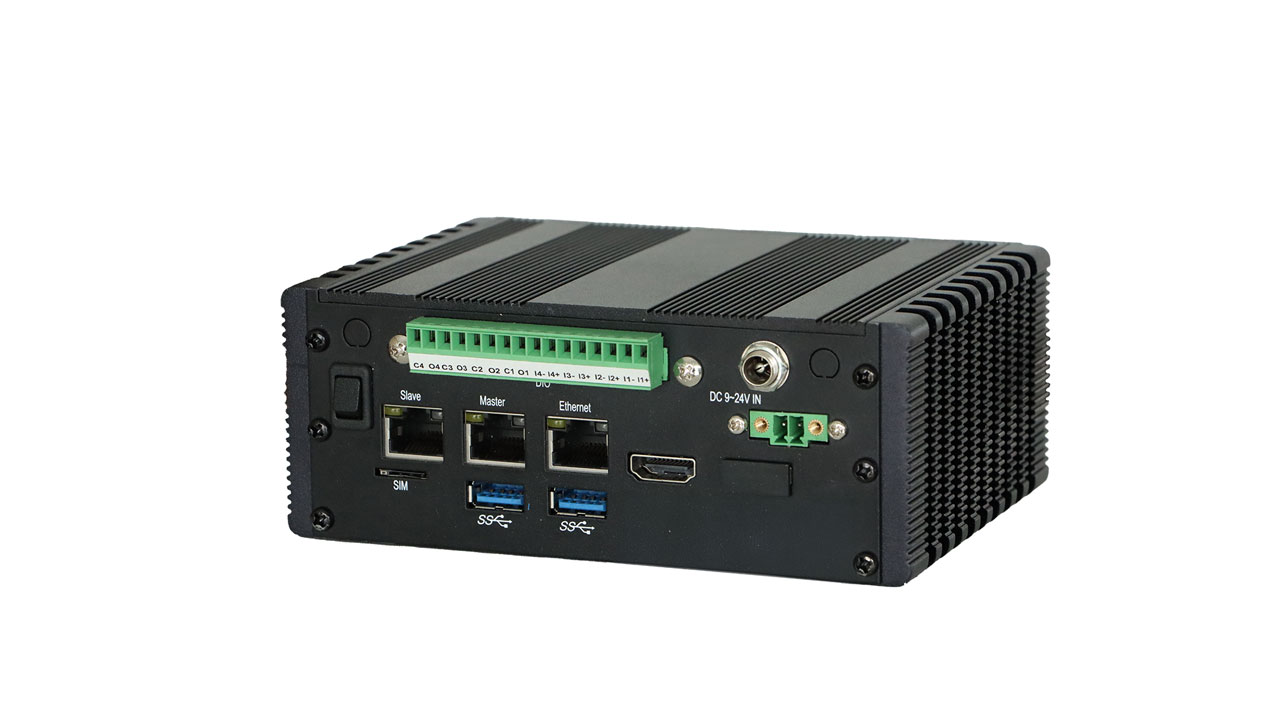

SPC 역할 이미지
  • ✔아토마이저 제어
  • ✔도장 파라미터 관리
  • ✔도장 알람 관리
  • ✔로그 파일 및 이력 관리

SPC Main Function

01
Color Change

도장 공정의 색상 전환 시퀀스를 제어하고 공정 전환 상태를 안정적으로 관리합니다.

02
Paint Parameter Management

Robot에서 Brush/Trigger 데이터를 수신하고 SPC에 저장된 파라미터를 기반으로 제어 값을 로드합니다.

03
Atomizer Control

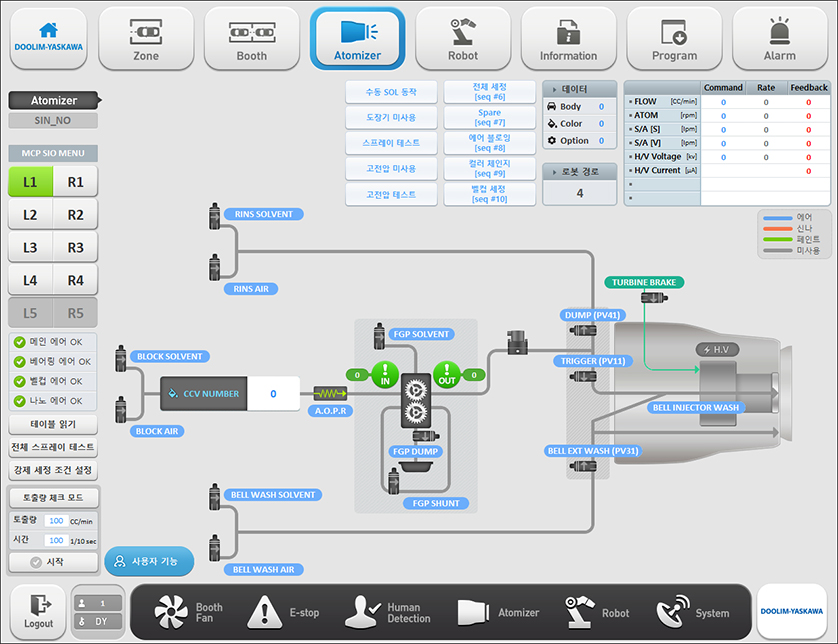

Paint Volume, Shaping Air, High Voltage, Turbine 제어를 통합적으로 수행합니다.

04
Smart View Interworking

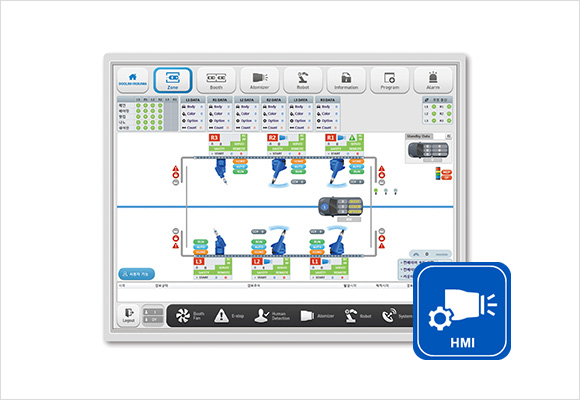

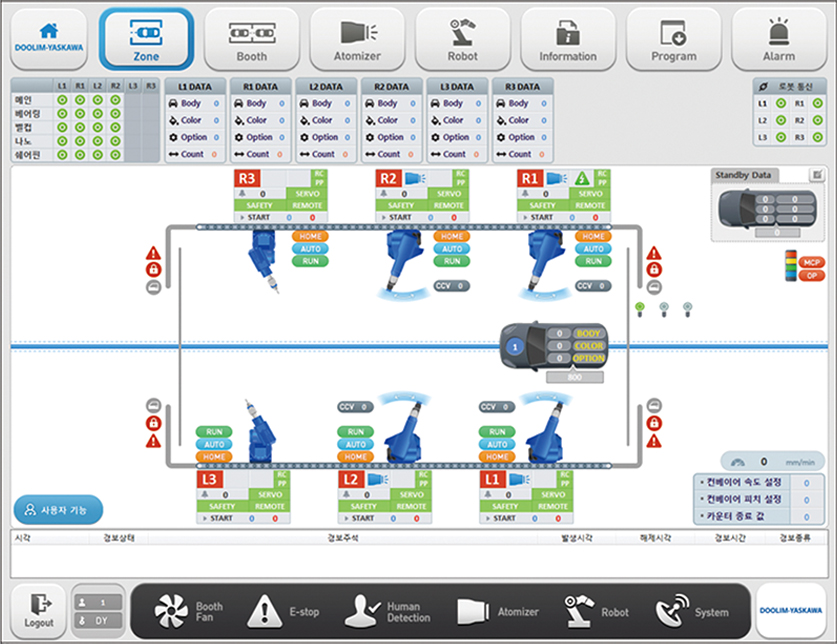

두림 HMI인 Smart View와 연동하여 Atomizer 상태, 통신, 신호, Alarm 상태를 표시합니다.

05
History Management

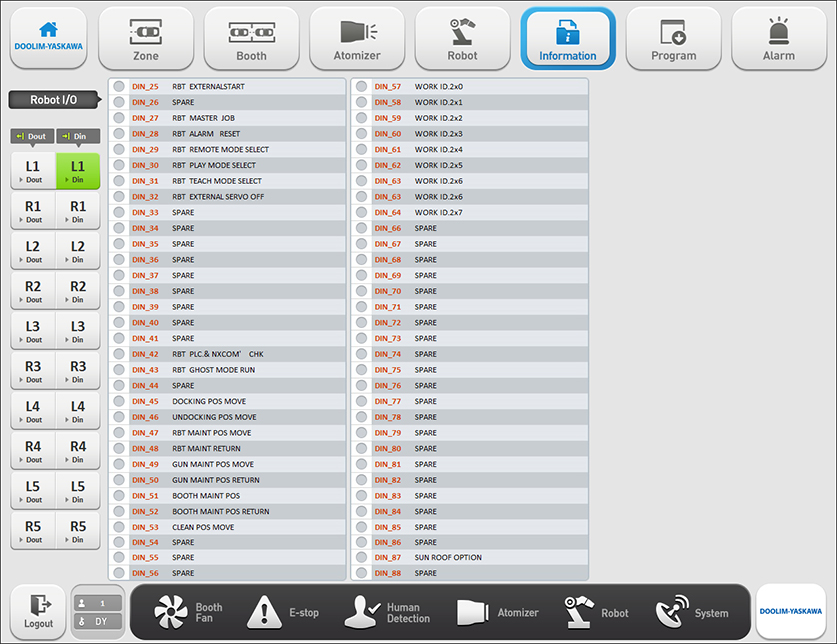

PLC/Robot 인터페이스 신호, Paint Device 제어, Alarm 이력을 저장해 Trouble 분석을 쉽게 합니다.

06
Maintenance

내부 네트워크와 Static IP 기반 운영으로 Robot 확장성과 유지보수 편의성을 높입니다.

SPC S/W Structure

PC-Based PLC 구조

SPC는 HW(IPC) 위에 Windows 10 IoT, CODESYS SoftPLC, Application(Paint Logic)을 계층적으로 구성한 구조입니다.

  • Application : Paint Logic
  • PLC(SoftPLC) : 3S CODESYS
  • OS : Windows 10 IoT
  • HW(PC) : 산업용 IPC
운영 및 관리 기능

DY SPC Manager와 Paint Studio를 통해 Firmware Update, Data Backup, Parameter Download, Alarm/System Parameter 관리가 가능합니다.

  • SPC Firmware Update
  • SPC Data Backup
  • SPC Parameter Download
  • Alarm / System Parameter 설정
  • Troubleshooting Manual 연계

SPC Communication Structure

지원 통신 방식

PLC ↔ SPC 구간은 ProfiNet, Ethernet/IP, Modbus TCP를 지원하며, 내부 네트워크는 Ethernet/IP 기반으로 구성됩니다.

ProfiNet Ethernet/IP Modbus TCP
네트워크 개요

SPC는 Main PLC, HMI, Paint Studio, RC, Remote IO, SOL Block, GNM300, FGP Servo와의 다중 네트워크 허브 역할을 수행합니다.

  • Network #1 : Main PLC와 상위 제어 통신
  • Network #2 : Paint Component 제어용 Master
  • Network #3 : HMI / Paint Studio / 운영용 Ethernet

Support Range

SPC는 다양한 Master PLC 프로토콜과 Atomizer 라인업을 지원하도록 설계되어 현장 적용 범위가 넓습니다.

구분 지원 상태 비고
AB PLC◎EtherNet/IP
Siemens PLC◎ProfiNET
Melsec PLC (Mitsubishi)◎Modbus TCP
LS PLC◎Ethernet/IP
Single Circuit◎Atomizer Support
Paint Save◎Atomizer Support
2K (2 Gear Pump)◎Atomizer Support
Dual Circuit◎Atomizer Support
MGP MT Bell◎Atomizer Support
2K MT DUAL Bell◎Atomizer Support
Gun Type◎Atomizer Support
2Gun-2FGP◎Atomizer Support
EVO-IPC◎Atomizer Support
