비전 감지 시스템

최신 비전 검사 시스템을 통해
고품질의 도장 솔루션을 구현합니다.

PPV 비전 시스템으로
도장 외장 부품의 결함을 완전 자동 검출합니다.

Painted Part Vision(PPV)은 PAINTSCAN Compact 센서와 AI 기반 소프트웨어를 결합하여,
범퍼·스포일러 등 외장 도장 부품의 표면 결함을 로봇 가이드 방식으로 완전 자동 검출합니다.

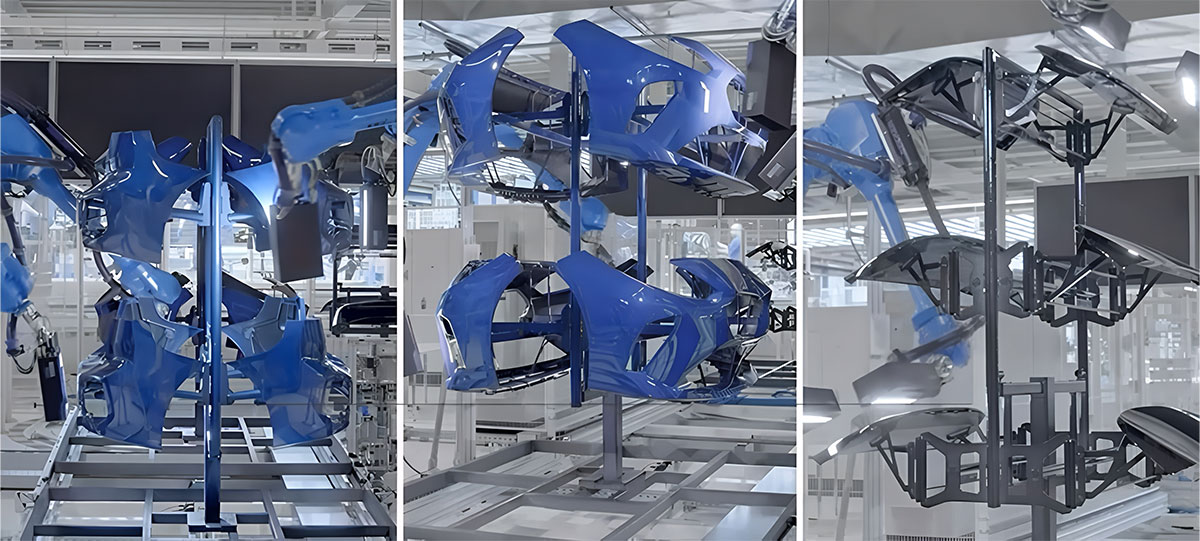

부품 표면 검사

PPV (Painted Part Vision) 시스템 소개

적용 부품 및
검출 결함 유형 PPV 시스템은 범퍼(전/후), 스포일러, 사이드 실 패널, B-필러 패널 등
자동차 외장 도장 부품을 대상으로 한 사이클 내 완전 자동 인라인 검사를 실현합니다.
검출 가능 결함 유형으로는 핀홀 크레이터(Pinhole Crater), 셸로우 크레이터(Shallow Crater),
내포물(Inclusion), 섬유 이물질(Fibers), 기포(Boilers/Float lines), 긁힘(Scratch), 덴트(Dent) 등이 있습니다.

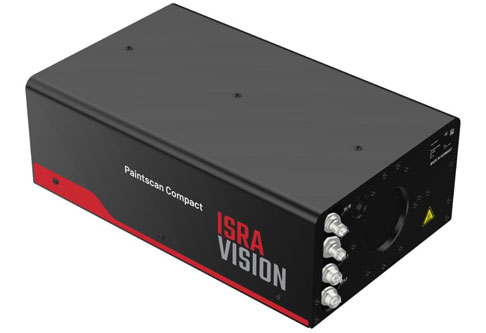

  • PAINTSCAN Compact 센서

    PAINTSCAN Compact 센서 멀티 모드 고성능 LED 라인을 적용한 컴팩트 설계의 로봇 탑재형 센서입니다.
    선명한 엣지(Sharp edge)로 높은 검출 성능을, 부드러운 엣지(Smooth edge)로
    높은 분류 성능을 동시에 확보합니다. 200Hz 오버샘플링으로 각 결함을
    여러 번 중복 촬영하여 오탐율을 최소화합니다.

    · 최대 로봇 속도 : 800 mm/s
    · 카메라 : 2개 (5GigE), 스캔 주파수 240Hz
    · 검사 방식 : Stop & Go / 연속 스캐닝 모두 지원

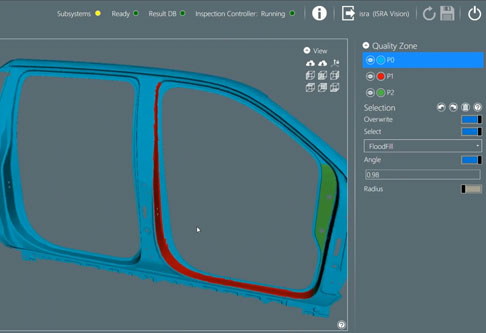

  • AI 기반 결함 분류 소프트웨어

    AI 기반 결함 분류 소프트웨어 딥러닝 기반 결함 인식으로 결함 크기·유형·수리 필요 여부를 자동 판정합니다.
    Zone A / B / C 등 영역별 품질 기준을 커스터마이징할 수 있으며,
    디지털 트윈을 활용하여 신속하고 정확한 결점 정보 생성이 가능합니다.

    · 검출률 : ≥ 98.5% / 분류율 : ≥ 90%
    · 검사 커버리지 : 최대 98%, 오탐율 < 1%
    · 디지털 트윈 : CAD 기반 결함 정보 생성 + AI 기반 결함 유형 분류

솔루션 특장점

AI 기반 고정밀 결함 검출·분류 딥러닝 AI로 결함 유형을 자동 분류하고,
98.5% 이상의 검출률과 90% 이상의 분류율로
일관된 도장 품질을 보장합니다.
유연한 다차종·다부품 대응 컴팩트한 설계로 협소한 부위도 검사 가능하며,
디지털 트윈 시뮬레이션으로 신제품 적용과
멀티 모델 라인 운영을 신속하게 지원합니다.
