비전 감지 시스템

최신 비전 검사 시스템을 통해
고품질의 도장 솔루션을 구현합니다.

CPV 비전 시스템으로
차체 도장 결함을 완전 자동 검출합니다.

CarPaintVision(CPV)은 차체 도장 표면의 모든 결함을 자동으로 검출하고 분류합니다.
기존 사이클 타임을 변경하지 않고 인라인으로 즉석에서 정밀한 검사가 가능합니다.

자동차 바디 표면 검사

CarPaintVision (CPV) 시스템 소개

완전 자동화 인라인
도장 표면 검사 CarPaintVision은 로봇 가이드 방식의 완전 자동 인라인 표면 검사 시스템으로,
차체 도장 표면의 모든 지형적·비지형적 결함을 검출하고 분류합니다.
Stop & Go 및 On the Fly(라인 추적) 방식 모두 지원하여, 기존 생산 라인의
사이클 타임에 영향 없이 도입이 가능합니다.

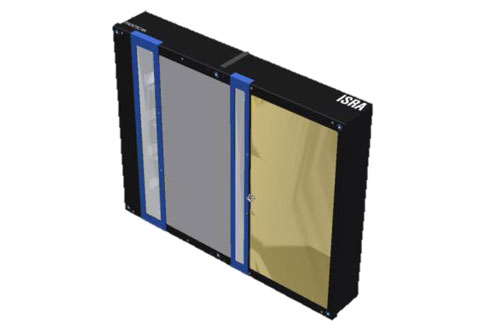

  • PAINTSCAN 센서

    PAINTSCAN 하이브리드 센서 두 가지 표면 검사 방식을 결합한 하이브리드 센서로,
    LED 기반 고속 조명과 멀티 레벨 이미지 처리 알고리즘을
    직렬 배열하여 표면을 여러 번 샘플링합니다.
    2.5mm당 1장의 이미지 데이터를 수집해 오탐 결함을 최소화합니다.

    · 검출 가능 결함 : 내포물, 크레이터, 기포, 긁힘, 덴트, 안료 결함 등
    · 결함 감지 한계 : ≥ 0.15mm
    · 결함 검출률 : > 98.5% (지형 및 비지형 결함)

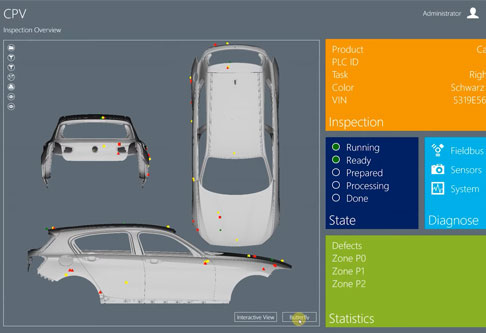

  • PAINTVISION 소프트웨어

    PAINTVISION 소프트웨어 수십 년간의 검사 기술이 집약된 소프트웨어로, AI 기반 결함 분류와
    자체 학습 기능을 통해 고객 사양에 따른 객관적 품질 평가를 제공합니다.
    CAD 모델 기반의 디지털 트윈으로 결함의 위치 정보를 정확히 생성하며,
    다중 모델 라인 운영에도 이상적입니다.

    · AI 기반 결함 자동 분류 및 자체 학습 기능
    · CAD 모델 기반 정확한 결점 위치 정보 생성
    · EPROMI 연동으로 실시간 생산 통계 대시보드 제공

솔루션 특장점

고정밀 완전 자동 결함 검출 0.15mm 이하의 미세 결함까지 검출하고,
98.5% 이상의 검출률로 도장 품질을 완전 자동으로 보장합니다.
생산성 및 공정 최적화 차체 전체를 50~70초 내에 검사하며,
기존 사이클 타임을 유지한 채 인라인으로 도입이 가능합니다.
